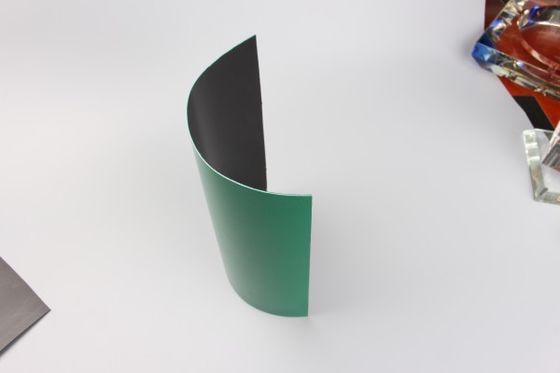

Η προστασία του περιβάλλοντος μπορεί να χρησιμοποιηθεί σε έργα προστασίας του περιβάλλοντος, επενδύσεις χωματερών, συγκράτηση αποβλήτων και αποκατάσταση
Εισαγωγή προϊόντος
Η λεία γεωμεμβράνη κατασκευάζεται από υψηλής ποιότητας πρώτης ύλης, πολυαιθυλενίου υψηλής πυκνότητας (HDPE), ως αδιαπέραστο υπόστρωμα. Κατά τη διαδικασία παραγωγής, προστίθεται μια ορισμένη ποσότητα αιθάλης, αντιοξειδωτικού, αντιγηραντικού παράγοντα, απορροφητή υπεριώδους ακτινοβολίας και χρωστικής σε ειδική σύνθεση, και ο αυτοματοποιημένος εξοπλισμός γεωμεμβράνης επεξεργάζεται με τεχνολογία εμφύσησης τριών στρωμάτων συγχώνευσης.
Ιδιότητες προϊόντος
-
Εξαιρετική αντοχή στη ρωγμάτωση λόγω περιβαλλοντικής τάσης: Διατηρεί τη δομική σταθερότητα σε σύνθετα περιβάλλοντα και δεν είναι επιρρεπής σε ζημιές όπως ρωγμές.
-
Ευρύτερο εύρος θερμοκρασίας λειτουργίας: Το εύρος θερμοκρασίας λειτουργίας είναι από -60 έως +60°C, κατάλληλο για διάφορα κλίματα.
-
Ισχυρή αντοχή σε εφελκυσμό και επιμήκυνση θραύσης: Μπορεί να προσαρμοστεί στην ανισόμετρη καθίζηση του εδάφους και μπορεί να χρησιμοποιηθεί υπό διάφορες δύσκολες γεωλογικές και κλιματικές συνθήκες.
-
Χαμηλή διαπερατότητα: Διαθέτει εξαιρετικές αδιαπέραστες ιδιότητες, αποτρέποντας αποτελεσματικά τη διείσδυση υγρών και πολλά άλλα.
-
Υψηλή αντοχή σε διάτρηση: Δεν διατρυπάται εύκολα όταν υπόκειται σε εξωτερική πίεση ή αιχμηρά αντικείμενα.
-
Σταθερή αντοχή στη θραύση σε χαμηλή θερμοκρασία: Δεν γίνεται εύκολα εύθραυστη σε κρύα περιβάλλοντα, διατηρώντας την κανονική απόδοση.
-
Καλή επιμήκυνση και αντοχή στη φθορά: εξασφαλίζει ανθεκτικότητα και προσαρμοστικότητα κατά τη χρήση.
-
Χημικές ιδιότητες
-
Εξαιρετική χημική αντοχή: Ανθεκτικό στα περισσότερα οικιακά και βιομηχανικά χημικά, αλλά ορισμένα χημικά όπως διαβρωτικά οξειδωτικά (συμπυκνωμένο νιτρικό οξύ), αρωματικοί υδρογονάνθρακες (ξυλόλιο) και αλογονωμένοι υδρογονάνθρακες (τετραχλωράνθρακας) μπορούν να προκαλέσουν χημική διάβρωση.
-
Αντιγηραντική απόδοση: Η προσθήκη αντιγηραντικών παραγόντων και άλλων βοηθητικών υλικών κατά τη διαδικασία παραγωγής, σε συνδυασμό με την εγγενή χημική του σταθερότητα, το καθιστά εξαιρετικά ανθεκτικό στη γήρανση. Αυτό μειώνει τις εργασίες συντήρησης και φροντίδας για το έργο, εξασφαλίζοντας μεγάλη διάρκεια ζωής έως και 50 χρόνια.
-
Αντοχή στην υπεριώδη ακτινοβολία: Τα πρόσθετα που ενσωματώνονται κατά τη διαδικασία παραγωγής διασφαλίζουν την αντοχή του στην έκθεση στην υπεριώδη ακτινοβολία.
Εφαρμογή προϊόντος
1. Έργα ύδρευσης: αναχώματα ποταμών, φράγματα λιμνών, φράγματα απορριμμάτων, φράγματα λυμάτων και περιοχές δεξαμενών, κανάλια αποστράγγισης, δεξαμενές υγρών (λάκκοι, ορυχεία), κάθετοι πυρήνες, προστασία πρανών, πρόληψη διαρροών, στεγανοποίηση, ενίσχυση.
2. Επεξεργασία στερεών και υγρών αποβλήτων: χωματερές, μονάδες επεξεργασίας λυμάτων, δεξαμενές ρύθμισης ηλεκτροπαραγωγικών σταθμών, πεδία επεξεργασίας βιομηχανικών, νοσοκομειακών στερεών αποβλήτων ή υπολειμμάτων αποβλήτων για πρόληψη διαρροών.
3. Δημοτικά έργα: μετρό, υπόγειες κατασκευές κτιρίων, φυτεμένα δώματα, κήποι δωμάτων, αγωγοί λυμάτων, σήραγγες, σήραγγες και άλλες αδιαπέραστες επενδύσεις.
4. Υδατοκαλλιέργειες: φάρμες θαλασσινού, γλυκού νερού ψαριών και γαρίδων, κ.λπ.
5. Μηχανική τοπίου: ποτάμια, δεξαμενές, τεχνητές λίμνες, πυθμένες λιμνών γηπέδων γκολφ, προστασία πρανών, αδιαβροχοποίηση και υγρασία χλοοτάπητων.
6. Βιομηχανία αλατιού: δεξαμενές κρυστάλλωσης αλατιού, καλύμματα δεξαμενών αλμύρας, φιλμ αλατιού, πλαστικά πατάκια δεξαμενών αλατιού.
7. Υποδομές μεταφορών: θεμέλια δρόμων, αυτοκινητοδρόμων, σιδηροδρόμων· αδιαπέραστο στρώμα διογκούμενου εδάφους και καταρρέοντος λεσβίου.
8. Πετροχημική βιομηχανία: χημικά εργοστάσια, διυλιστήρια, αδιαπερατότητα δεξαμενών αποθήκευσης πετρελαίου, δεξαμενές χημικών αντιδράσεων, επενδύσεις δεξαμενών καθίζησης, δευτερεύουσες επενδύσεις, κ.λπ.
9. Μηχανική εξόρυξης: Η λεία γεωμεμβράνη είναι επίσης πολύ καλή στην αντιδιαρροϊκή επίδραση του πυθμένα δεξαμενών πλύσης, δεξαμενών εκχύλισης σωρών, σωρών τέφρας, δεξαμενών διάλυσης, δεξαμενών καθίζησης, αυλών αποθήκευσης, απορριμμάτων, κ.λπ.
Προδιαγραφές προϊόντος
* Πάχος(mm): 0.30mm~3.00mm
* Πλάτος: 1m~9m
* Μήκος ρολού: 30m~100m (αποδεκτές προσαρμοσμένες παραγγελίες)
Σημείωση: Αποδεκτές προσαρμοσμένες παραγγελίες για όλα τα παραπάνω.
(Σύμφωνα με το τελευταίο εθνικό πρότυπο: GH-2S & GB/T 17643-2025)
|
Προδιαγραφή
|
0.75mm
|
1.00mm
|
1.25mm
|
1.50mm
|
2.00mm
|
2.50mm
|
3.00mm
|
Σημείωση
|
|
Στοιχείο
|
|
Πάχος (mm)
|
0.75mm
|
1.00mm
|
1.25mm
|
1.50mm
|
2.00mm
|
2.50mm
|
3.00mm
|
|
|
Πυκνότητα (g/cm³,≥)
|
0.940
|
|
|
Ιδιότητες εφελκυσμού
|
|
Αντοχή διαρροής (N/mm,LD/TD)
|
11
|
15
|
18
|
22
|
29
|
37
|
44
|
|
|
Αντοχή θραύσης (N/mm,LD/TD)
|
20
|
27
|
33
|
40
|
53
|
67
|
80
|
|
|
Ρυθμός επιμήκυνσης διαρροής (%)
|
10-16
|
|
|
Ρυθμός επιμήκυνσης θραύσης (%)
|
≥700
|
|
|
Αντοχή σε σχίσιμο ορθογωνίου (N)
|
93
|
125
|
160
|
190
|
250
|
315
|
375
|
|
|
Αντοχή σε διάτρηση (N)
|
240
|
320
|
400
|
480
|
640
|
800
|
960
|
|
|
Αντοχή στη ρωγμάτωση λόγω περιβαλλοντικής τάσης (h)
(Μέθοδος σταθερής τάσης με μία εγκοπή)
|
≥500
|
|
|
Αιθάλη
|
|
Περιεκτικότητα σε αιθάλη (Εύρος) (%)
|
2.0~2.8
|
|
|
Διασπορά αιθάλης
|
Εννέα από τις 10 περιοχές παρατήρησης πρέπει να είναι βαθμού 1 ή βαθμού 3, όχι μεγαλύτερες από βαθμού 4, 5
|
|
|
Χρόνος οξειδωτικής επαγωγής (OIT)
|
|
Τυπικό OIT (min)
|
≥100
|
|
|
OIT υψηλής πίεσης (min)
|
≥400
|
|
|
Γήρανση σε φούρνο στους 85°C (Ελάχιστος μέσος όρος)
|
|
90 ημέρες μετά το ψήσιμο, διατήρηση τυπικού OIT (%)
|
≥55
|
|
|
90 ημέρες μετά το ψήσιμο, διατήρηση OIT υψηλής πίεσης (%)
|
≥80
|
|
|
Αντοχή στην υπεριώδη ακτινοβολία
|
|
Διατήρηση τυπικού OIT (%) μετά από 1600 ώρες ακτινοβολίας UV
|
≥50
|
|
|
Απόδοση θραύσης σε χαμηλή θερμοκρασία -70°C
|
Πέρασε
|
|
|
Συντελεστής διείσδυσης υδρατμών g.cm (cm².s.Pa)
|
≤1.0X10-13
|
|
|
Διαστατική σταθερότητα
|
±2.0
|
|
Προδιαγραφές και τεχνικοί δείκτες προϊόντος
(Σύμφωνα με το τελευταίο εθνικό πρότυπο: GH-1 & GB/T 17643-2025)
|
Προδιαγραφή
Στοιχείο
|
0.30
|
0.50
|
0.75
|
1.00
|
1.25
|
1.50
|
2.00
|
2.50
|
3.00
|
Σημείωση
|
|
Πάχος (mm)
|
0.30
|
0.50
|
0.75
|
1.00
|
1.25
|
1.50
|
2.00
|
2.50
|
3.00
|
|
|
Πυκνότητα (g/cm³,≥)
|
≥0.94
|
|
Αντοχή διαρροής εφελκυσμού (N/mm, ≥,LD/TD)
|
4
|
7
|
10
|
13
|
16
|
20
|
26
|
33
|
40
|
|
|
Αντοχή θραύσης εφελκυσμού (N/mm, ≥,LD/TD)
|
6
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
|
Ρυθμός επιμήκυνσης διαρροής (%,≥,LD/TD)
|
-
|
-
|
-
|
1-16
|
|
|
Ρυθμός επιμήκυνσης θραύσης (%,≥,LD/TD)
|
≥600
|
|
|
Φορτίο σχισίματος ορθογωνίου (N,≥,LD/TD)
|
34
|
56
|
84
|
115
|
140
|
170
|
225
|
280
|
340
|
|
|
Αντοχή σε διάτρηση (N,≥)
|
72
|
120
|
180
|
240
|
300
|
360
|
480
|
600
|
720
|
|
|
Περιεκτικότητα σε αιθάλη (%)
|
2.0~2.8
|
|
|
Διασπορά αιθάλης
|
Λιγότερο από 1 δεδομένο βαθμού 3 από 10 δεδομένα, βαθμός 4, 5 δεν επιτρέπονται
|
|
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
