Μαύρη και Πράσινη Δίχρωμη Γεωμεμβράνη HDPE Λεία για Περιβαλλοντική Προστασία
Εισαγωγή Προϊόντος

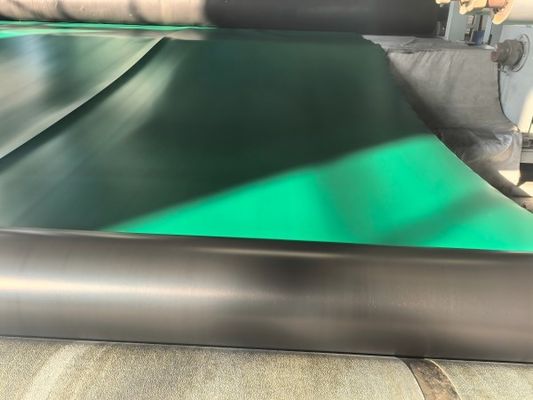

Η μαύρη και πράσινη δίχρωμη γεωμεμβράνη HDPE είναι ένας νέος τύπος αδιαπέραστου γεωσυνθετικού υλικού που συνδυάζει τις εξαιρετικές ιδιότητες του πολυαιθυλενίου υψηλής πυκνότητας (HDPE) με τα πλεονεκτήματα ενός δίχρωμου σχεδιασμού. Η μαύρη και πράσινη δίχρωμη γεωμεμβράνη HDPE συνήθως έχει τη μία πλευρά μαύρη και την άλλη πράσινη. Με τη μαύρη πλευρά προς τα κάτω, μπορεί να αποτρέψει τη διείσδυση των όμβριων υδάτων, να αυξήσει τη διάρκεια ζωής και να μειώσει το κόστος επεξεργασίας στραγγισμάτων. Η πράσινη πλευρά προς τα πάνω έχει χαρακτηριστικά περιβαλλοντικής προστασίας και αισθητικής, ενώ μειώνει την ικανότητα απορρόφησης θερμότητας της γεωμεμβράνης και παρατείνει τη διάρκεια ζωής.
Ιδιότητες Προϊόντος
* Εξαιρετική χημική αντοχή (αντοχή στη διάβρωση);
* Εξαιρετική αντοχή σε ρωγμές υπό τάση (αντοχή σε περιβαλλοντικές ρωγμές);
* Χαμηλότερη διαπερατότητα;
* Εξαιρετική αντοχή στην υπεριώδη ακτινοβολία;
* Σταθερή αντοχή στη θραύση σε χαμηλή θερμοκρασία;
Εφαρμογή Προϊόντος
Η μαύρη και πράσινη δίχρωμη γεωμεμβράνη HDPE χρησιμοποιείται ευρέως σε διάφορους τομείς λόγω της εξαιρετικής της απόδοσης.
1. Έργα Ύδρευσης
Σε έργα ελέγχου διήθησης καναλιών, η μαύρη και πράσινη δίχρωμη γεωμεμβράνη HDPE χρησιμοποιείται ως γεωσυνθετικό υλικό για την παροχή μιας αποτελεσματικής λύσης ελέγχου διήθησης. Χρησιμοποιείται ευρέως σε έργα ανακατασκευής καναλιών, τεχνητών λιμνών και έργα κατασκευής υδραυλικών έργων.
2. Χώροι Υγειονομικής Ταφής
Αυτή η γεωμεμβράνη είναι ιδιαίτερα κατάλληλη για την κάλυψη και την τελική κάλυψη χώρων υγειονομικής ταφής. Τα χαρακτηριστικά περιβαλλοντικής προστασίας της πράσινης πλευράς την καθιστούν ιδανική επιλογή για χώρους υγειονομικής ταφής.
3. Έργα Περιβαλλοντικής Μηχανικής
Λόγω των ιδιοτήτων της χημικής αντοχής και της αντοχής στη γήρανση, η μαύρη-πράσινη δίχρωμη γεωμεμβράνη HDPE χρησιμοποιείται επίσης σε μονάδες επεξεργασίας λυμάτων, δεξαμενές χημικών αντιδράσεων και άλλα έργα περιβαλλοντικής προστασίας.
Προδιαγραφές Προϊόντος
* Πάχος (mm): 0.30mm~3.00mm
* Πλάτος: 1m~9m
* Μήκος ρολού: 30m~100m (δέχονται προσαρμοσμένα αιτήματα)
ΣΗΜ: Δέχονται προσαρμοσμένα αιτήματα για όλα τα παραπάνω.
(Σύμφωνα με το τελευταίο εθνικό πρότυπο: GH-2S & GB/T 17643-2025)
|
Προδιαγραφή
|
0.75mm
|
1.00mm
|
1.25mm
|
1.50mm
|
2.00mm
|
2.50mm
|
3.00mm
|
Παρατήρηση
|
|
Στοιχείο
|
|
Πάχος (mm)
|
0.75mm
|
1.00mm
|
1.25mm
|
1.50mm
|
2.00mm
|
2.50mm
|
3.00mm
|
|
|
Πυκνότητα (g/cm³, ≥)
|
0.940
|
|
|
Ιδιότητες εφελκυσμού
|
|
Αντοχή διαρροής (N/mm, LD/TD)
|
11
|
15
|
18
|
22
|
29
|
37
|
44
|
|
|
Αντοχή θραύσης (N/mm, LD/TD)
|
20
|
27
|
33
|
40
|
53
|
67
|
80
|
|
|
Ποσοστό επιμήκυνσης διαρροής (%)
|
10-16
|
|
|
Ποσοστό επιμήκυνσης θραύσης (%)
|
≥700
|
|
|
Αντοχή σε σχίσιμο ορθογωνίου (N)
|
93
|
125
|
160
|
190
|
250
|
315
|
375
|
|
|
Αντοχή σε διάτρηση (N)
|
240
|
320
|
400
|
480
|
640
|
800
|
960
|
|
|
Αντοχή σε περιβαλλοντικές ρωγμές (h)
(Μέθοδος σταθερής τάσης με μία τομή)
|
≥500
|
|
|
Μαύρο Άνθρακα
|
|
Περιεκτικότητα σε μαύρο άνθρακα (Εύρος) (%)
|
2.0~2.8
|
|
|
Διασπορά μαύρου άνθρακα
|
Εννέα από τις 10 περιοχές παρατήρησης πρέπει να είναι βαθμού 1 ή βαθμού 3, όχι περισσότερο από βαθμού 4, βαθμού 5
|
|
|
Χρόνος οξειδωτικής επαγωγής (OIT)
|
|
Τυπικό OIT (min)
|
≥100
|
|
|
OIT υψηλής πίεσης (min)
|
≥400
|
|
|
Γήρανση σε φούρνο στους 85℃ (Ελάχιστος μέσος όρος)
|
|
90 ημέρες μετά το ψήσιμο, τυπική διατήρηση OIT (%)
|
≥55
|
|
|
90 ημέρες μετά το ψήσιμο, διατήρηση OIT υψηλής πίεσης (%)
|
≥80
|
|
|
Αντοχή στην υπεριώδη ακτινοβολία
|
|
Μετά από 1600 ώρες υπεριώδους ακτινοβολίας, τυπική διατήρηση OIT (%)
|
≥50
|
|
|
Απόδοση θραύσης σε χαμηλή θερμοκρασία -70℃
|
Πέρασε
|
|
|
Συντελεστής διείσδυσης υδρατμών g.cm (cm².s.Pa)
|
≤1.0X10-13
|
|
|
Διαστατική σταθερότητα
|
±2.0
|
|
Προδιαγραφές και Τεχνικοί Δείκτες Προϊόντος
(Σύμφωνα με το τελευταίο εθνικό πρότυπο: GH-1 & GB/T 17643-2025)
|
Προδιαγραφή
Στοιχείο
|
0.30
|
0.50
|
0.75
|
1.00
|
1.25
|
1.50
|
2.00
|
2.50
|
3.00
|
Παρατήρηση
|
|
Πάχος (mm)
|
0.30
|
0.50
|
0.75
|
1.00
|
1.25
|
1.50
|
2.00
|
2.50
|
3.00
|
|
|
Πυκνότητα (g/cm³, ≥)
|
≥0.94
|
|
Αντοχή διαρροής εφελκυσμού (N/mm, ≥, LD/TD)
|
4
|
7
|
10
|
13
|
16
|
20
|
26
|
33
|
40
|
|
|
Αντοχή θραύσης εφελκυσμού (N/mm, ≥, LD/TD)
|
6
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
|
|
Ποσοστό επιμήκυνσης διαρροής (%, ≥, LD/TD)
|
-
|
-
|
-
|
1-16
|
|
|
Ποσοστό επιμήκυνσης θραύσης (%, ≥, LD/TD)
|
≥600
|
|
|
Φορτίο σχισίματος ορθογωνίου (N, ≥, LD/TD)
|
34
|
56
|
84
|
115
|
140
|
170
|
225
|
280
|
340
|
|
|
Αντοχή σε διάτρηση (N, ≥)
|
72
|
120
|
180
|
240
|
300
|
360
|
480
|
600
|
720
|
|
|
Περιεκτικότητα σε μαύρο άνθρακα (%)
|
2.0~2.8
|
|
|
Διασπορά μαύρου άνθρακα
|
Λιγότερο από 1 δεδομένο βαθμού 3 από 10 δεδομένα, βαθμός 4, βαθμός 5 δεν επιτρέπονται
|
|
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
