Προηγμένη διαδικασία παραγωγής υφασμένης γεωμεμβράνης HDPE για την περιβαλλοντική μηχανική
Ορισμός και διαδικασία παραγωγής της ακατέργαστης γεωμεμβράνης

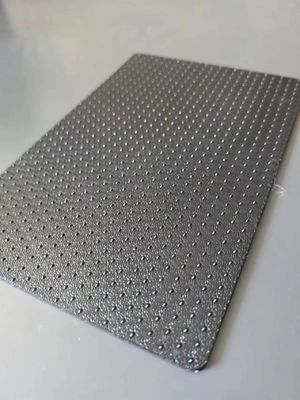

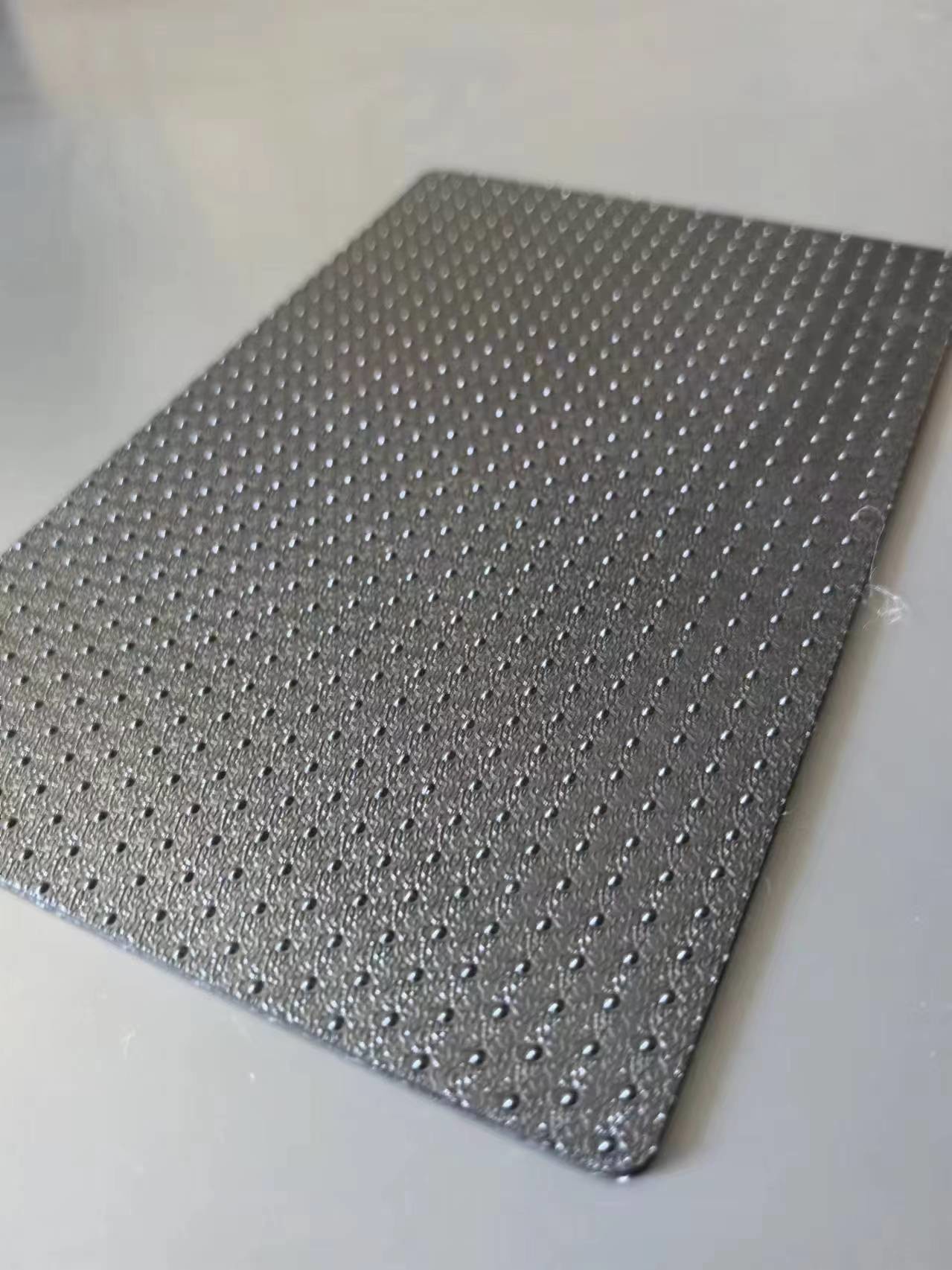

Η ακατέργαστη γεωμεμβράνη είναι ένα προϊόν που βελτιώνεται με βάση την παραδοσιακή διαδικασία παραγωγής ανθεκτικής διαρροής μεμβράνης πολυαιθυλενίου.η επιφάνεια της παραγόμενης ανθεκτικής μεμβράνης από πολυαιθυλένιο σχηματίζει μια κόκκινη τραχιά επιφάνειαΑυτή η τραχιά επιφάνεια σχηματίζεται αφήνοντας το λιωμένο υλικό να ρέει έξω από την κοιλότητα ακροβολίας.και στη συνέχεια, χρησιμοποιώντας την ατμόσφαιρα και θερμό αέρα πίεση ατμόσφαιρα για να εισαγάγετε θερμό αέρα στην κοιλότητα του αέρα μέσω της τρύπας εισόδου αέραΟ θερμός αέρας φυσάει έξω μέσω της τρύπας συμπίεσης θερμού αέρα, αναπνέοντας το υλικό που ρέει από την κοιλότητα εκτόξευσης σε φύλλα, και τελικά αυτά τα φύλλα πέφτουν στην επιφάνεια της γεωμεμβράνης,αυξάνοντας έτσι την τραχύτητα της επιφάνειας και αυξάνοντας τον συντελεστή τριβής
Σενάρια εφαρμογής της ακατέργαστης γεωμεμβράνης
Η ακατέργαστη γεωμεμβράνη χρησιμοποιείται ευρέως σε πολλούς τομείς λόγω της μοναδικής τραχύτητας της επιφάνειας και των εξαιρετικών φυσικών ιδιοτήτων της:
Περιβαλλοντική μηχανική
Απορρίμματα: χρησιμοποιούνται για την πρόληψη της ρύπανσης των απορριμμάτων.
Το πεδίο αποθήκευσης αποβλήτων: βελτίωση της σταθερότητας των φραγμών αποβλήτων και πρόληψη της απώλειας αποβλήτων.
Αντιδιαρροή των καναλιών: αποτελεσματική πρόληψη της απώλειας νερού και της διάβρωσης του εδάφους στα γεωργικά συστήματα άρδευσης και στα αστικά συστήματα παροχής νερού.
Αντιδιαρροή φράγματος: Βελτίωση της ασφάλειας των φράγματων και πρόληψη πλημμυρών.
Σχέδια μετρό: Κατά την κατασκευή του μετρό, χρησιμοποιείται για την αποτροπή της διείσδυσης των υπόγειων υδάτων και τη διασφάλιση της ασφάλειας της κατασκευής
Έργα κατασκευής
Αυτοκινητόδρομοι, αεροδρόμια και σιδηρόδρομοι: Χρησιμοποιούνται για την αδιάβροχη απομόνωση των δρόμων για να αυξήσουν τη διάρκεια ζωής των δρόμων.
Τύνελοι: Σε υπόγειους σιδηροδρόμους, υποθαλάσσιες σήραγγες και άλλα έργα, εμποδίζει την διείσδυση των υπόγειων υδάτων και εξασφαλίζει την ασφάλεια της κατασκευής και της λειτουργίας
Χαρακτηριστικά επιδόσεων των ακατέργαστων γεωμεμβρανών
Οι ακατέργαστες γεωμεμβράνες δεν έχουν μόνο όλα τα πλεονεκτήματα των συνηθισμένων γεωμεμβράνων, αλλά έχουν επίσης τα ακόλουθα χαρακτηριστικά λόγω της αύξησης της τραχύτητας της επιφάνειας:
Αύξηση του συντελεστή τριβής: Ενίσχυση της προσκόλλησης με την επιφάνεια της βάσης για την πρόληψη κατολισθημάτων.
Βελτιώνει την αντοχή στη σύσφιξη: Σε σύγκριση με τις λεία μεμβράνες, οι ακατέργαστες μεμβράνες έχουν ισχυρότερη αντοχή στη σύσφιξη.
Ενισχύει την αντοχή σε παραμόρφωση υπό φορτίο: τα τραχιά σωματίδια στην επιφάνεια της τραχιάς μεμβράνης θα σχηματίσουν ένα μικρό κενό μεταξύ της μεμβράνης και της επιφάνειας της βάσης κατά την τοποθέτηση,με αποτέλεσμα να αυξάνεται η αντοχή της μεμβράνης στην υποβαλλόμενη παραμόρφωση
Προδιαγραφή του προϊόντος
* Δύψος: 0,30 mm ~ 3,00 mm
* πλάτος: 4m~8m
* μήκος κυλίνδρου: 50m~100m (προσαρμοσμένη αίτηση δέχεται)
PS: Προσαρμοσμένο αίτημα αποδέχεται για όλα τα παραπάνω.
Σειρά γεωμεμβρανών
Γεωμεμβράνη HDPE με υφή για χωματερή (Ειδικότερα, οι εν λόγω ενδείξεις πρέπει να περιλαμβάνουν τις ακόλουθες πληροφορίες:
| Αριθμός σειράς |
Σχέδιο |
Δείκτης |
| Δάχος(μμ) |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
| 1 |
Πυκνότητα (g/c)m2, ≥) |
≥0.940 |
| 2 |
Υψόμετρος υφής (mm) |
≥0.25 |
| 3 |
Δυνατότητα απόδοσης (N/mm,LD/TD) |
≥ 11 |
≥ 15 |
≥ 18 |
≥ 22 |
≥ 29 |
≥ 37 |
≥ 44 |
| 4 |
Δυνατότητα σπάσματος (N/mm,LD/TD) |
≥ 8 |
≥ 10 |
≥ 13 |
≥ 16 |
≥ 21 |
≥26 |
≥32 |
| 5 |
Ποσοστό επιμήκυνσης του έτους (%) |
≥ 12 |
| 6 |
Ποσοστό ευχάριστης ρήξης (%) |
≥ 100 |
| 7 |
Δυνατότητα σχισμής ορθογώνιας διαμόρφωσης (N) |
≥ 93 |
≥ 125 |
≥ 160 |
≥190 |
≥ 250 |
≥315 |
≥ 375 |
| 8 |
Δυνατότητα διάτρησης (N) |
≥ 200 |
≥270 |
≥ 335 |
≥ 400 |
≥535 |
≥ 670 |
≥ 800 |
| 9 |
Τραπεζική πίεση Τραπεζική πίεση (μέθοδος Τραπεζικής πίεσης με σταθερό φορτίο) h |
≥ 300 |
| 10 |
Περιεκτικότητα σε κόκκινο άνθρακα (Range) (%) |
2.0~3.0 |
| 11 |
Διασκορπισμός του μαύρου άνθρακα |
Δεν υπάρχουν περισσότερα από ένα δεδομένα βαθμού 3 σε κάθε 10 και δεν επιτρέπονται τα επίπεδα βαθμού 4 και 5 |
| 12 |
Χρόνος οξειδωτικής επαγωγής (OIT) |
Τυποποιημένη OIT (min)≥100 |
| Υψηλής πίεσης OIT (min)≥400 |
| 13 |
85°Cθερμική γήρανση (Συντήρηση OIT υπό ατμοσφαιρική πίεση μετά από 90 ημέρες) |
≥ 55 |
| 14 |
Η υπεριώδης ακτινοβολία μετά τις 1600 ώρες, η κατακράτηση του OIT (%) |
≥ 50 |
|
(CJ-T234-2006)
| Προδιαγραφές |
10,00 mm |
1.25mm |
1.50mm |
20,00 mm |
2.50mm |
30,00 mm |
Σημείωση |
| Άρθρο |
| Δάχος (mm) |
10,00 mm |
1.25mm |
1.50mm |
20,00 mm |
2.50mm |
30,00 mm |
|
| Υψόμετρος υφής (mm) |
0.25 |
|
| Πυκνότητα (g/cm2,≥) |
0.94 |
|
| Ιδιότητες τεντώσεως |
| Δυνατότητα απόδοσης (N/mm,LD/TD) |
15 |
18 |
22 |
29 |
37 |
44 |
|
| Δυνατότητα σπάσματος (N/mm,LD/TD) |
10 |
13 |
16 |
21 |
26 |
32 |
|
| Ποσοστό επιμήκυνσης του έτους (%) |
12 |
|
| Ποσοστό ευχάριστης ρήξης (%) |
100 |
|
| Δυνατότητα σχισμής ορθογώνιας διαμόρφωσης (N) |
125 |
156 |
187 |
249 |
311 |
374 |
|
| Δυνατότητα διάτρησης (N) |
267 |
333 |
400 |
534 |
667 |
800 |
|
Αντοχή σε ρωγμές λόγω περιβαλλοντικών πιέσεων (h)
(Μέθοδος σταθερής τράβηξης σε ένα σημείο τομής) |
300 |
|
| Μαύρο άνθρακα |
| Περιεκτικότητα σε κόκκινο άνθρακα (Range) (%) |
2.0~3.0 |
|
| Διασκορπισμός του μαύρου άνθρακα |
Εννέα από τις δέκα περιοχές παρατήρησης πρέπει να είναι βαθμού 1 ή βαθμού 2, όχι περισσότερο από 1 βαθμού 3 |
|
| Χρόνος οξειδωτικής επαγωγής (OIT) |
| Τυποποιημένη OIT (min) |
100 |
|
| Υψηλής πίεσης OIT (min) |
400 |
|
| 85°C Γήρανση στο φούρνο (ελάχιστος μέσος όρος) |
| 90 ημέρες μετά τη μαγειρική, η τυπική διατήρηση OIT (%) |
55 |
|
| 90 ημέρες μετά το ψήσιμο, διατήρηση OIT υψηλής πίεσης (%) |
80 |
|
| Η Δύναμη κατά των ΗΠ |
| Η υπεριώδης ακτινοβολία μετά τις 1600 ώρες, η τυπική κατακράτηση OIT (%) |
50 |
|
| Η υπεριώδης ακτινοβολία μετά τις 1600 ώρες, η συγκράτηση OIT υψηλής πίεσης (%) |
50 |
|
| -70°C Η επίδραση της χαμηλής θερμοκρασίας στην εύθραυστη απόδοση |
Περάστε. |
|
| Συντελεστής διείσδυσης υδρατμών g.cm (cm2.s.Pa) |
≤1,0X10-13 |
|
| Διαμετρική σταθερότητα |
±2 |
|
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
